USB to RS422/RS485 シリアル変換
価格は全て消費税込み総額で表示しております。
USB から RS422/RS485への変換、USBシリアル変換
USBポートからＰＣにRS422/RS485ポートを簡単に追加、計測工業用シリアル変換
|
|
●USB-COMi はUSBを利用してＰＣにRS422/RS485ポートを追加 するコンバータケーブルです。USBケーブルとUSB-RS422/RS485変換回路とで構成されます。ドライバーソフトをインストールすれば、今までRS422/485を使用してきたソフトはCOMポート番号を変更するだけでそのまま使用できます。USBポートに差すだけでシリアルポートが拡張され、IRQ,DMA,I/O
port等のリソースを必要としません．電源は一回路用の場合は、USBから供給されるので別電源は必要ありません． マルチ回路用は電源アダプタが付属、あるいは100V交流電源を使用します。
機種によって、USBから、RS232/RS422/RS485を任意に選択できるものもあります。
|
対応システムとドライバーについて
| ドライバーのソフトは、基本的にUSB-Serial 変換チップを製造しているメーカが開発し、組込機器メーカに提供しており、 組込機器メーカが製品資料などと共にCDに入れてユーザーへ提供しております。従って商品と一緒のCDは、CD製作時期によって、最新のOSに対応していない場合があります。最新のドライバーが必要の場合は、以下のチップメーカのウェブページから、自分でダウンロード出来ます。
http://www.ftdichip.com/Drivers/VCP.htm
http://prolificusa.com/pl-2303hx-drivers/
・対応システム： USBポート付のPC/iMAC
Microsoft Windows 10 / 8 / 8.1 / 7 / Vista Windows Server 2003, 2008, (32bit/64bit)
ドライバソフト Apple OS-8, OS-9 and OS-X, Linux(Linux 2.4.0以降には本製品のドライバ組込済です)
Linuxに組み込まれているドライバーはFTDI社の変換チップ用ドライバーです、Prolific社のチップを使用しているものはRedhat7.3/8/9
Linux対応ドライバーが付属してます。
USB-COMiのドライバーCD
ドライバーCD-ROMは環境保全のため、まもなく製品と一緒に出荷されなくなります。
ドライバー、マニュアル、ツール、CD-ROMは、
https://www.ftdichip.com/Drivers/VCP.htm
https://www.ftdichip.com/Products/Cables/USBRS232.htm#US232R-10
のページからダウンロードできます。
Windowsでは、ドライバーはインターネットからインストールされます。コンピュータがインターネット接続されていることを確認して、USB-COMデバイスをコンピュータに接続します。
Windows10 / 8 / 8.1 / 7 /、Server2008R2のインストール
そのまま少し待っていれば、あなたのシステムにドライバーがロードされインストールされます。
WindowsXP、Vista、Server2003と2008のインストール
ドライバーインストールを尋ねられたときに、インターネットの検索を許可にして下さい。待っているとドライバーが
ロードされインストールされます。
Windows2000のインストール
上記のページからインストーラーまたはCD-ROMファイルをダウンロードして下さい。
Windows98、SE、MEのインストール
上記のページからドライバーパッケージまたはCD-ROMファイルをダウンロードして下さい。
マニュアルとツール
マニュアルは製品メーカのダウンロードセクションから、CD-ROMファイル等をダウンロードして下さい。
|
USB-COMi
USB-COMi-SI
USBから、RS422又はRS485へ変換（内部DIPスイッチによる設定）
USB-COMi-SI は光絶縁型、形状は両方共同じです。
メーカ:TITAN、チップはFTDI
USB-COMi & USB-COMi-SIパンフレット(pdf)
| USB-COMi 仕様 |
|---|
| USBインターフェース |
| インターフェース | USB 2.0 Full Speed、USB 1.1 対応 |
| 速度 | 12Mbps Full Speed |
| USBコネクタ | USB Type B |
| シリアルインターフェース |
| インターフェース | RS-422 / RS-485 |
| ポート数 | 1 |
| コネクタ | DB9 オス |
| 最大速度 | RS-422/485：最大 3Mbps |
| RS-422 信号 | TxD-, TxD+, RxD+, RxD-, GND, RTS-, RTS+, CTS+, CTS- |
| RS-485 信号 (4線式) | TxD-, TxD+, RxD+, RxD-, GND |
| RS-485 信号 (2線式) | Data-, Data+, GND |
| FIFO | 送受信各 512 バイト |
| 保護 | 全信号 15kV ESD 保護 |
| シリアル通信パラメータ |
| データビット | 7, 8 |
| パリティ | None / Even / Odd / Mark / Space |
| ストップビット | 1, 2 |
| フロー制御 | Hardware (RTS/CTS)、XON/XOFF |
| ドライバーサポート |
| Windows | Windows 11, 10, 8.1, 8, 7, XP／Server 2025, 2022, 2019, 2016, 2012 R2, 2012, 2008 R2 |
| Linux | Kernel 3.0 以降 |
| Mac | OS X 10.9 以降（Apple 提供 VCP） |
| 電源 |
| 電源供給 | USB ポートより給電（外部電源不要） |
| 機構 |
| 筐体 | プラスチック（ABS） |
| 環境 |
| 動作温度 | 0°C ～ 55°C |
| 保存温度 | -20°C ～ 75°C |
| 動作湿度 | 5% ～ 95% RH |
| 安全規格 | CE、FCC |
| USB-COMi-SI-M 仕様 |
|---|
| USBインターフェース |
| インターフェース | USB 2.0 Full Speed、USB 1.1 対応 |
| 速度 | 12Mbps Full Speed |
| USBコネクタ | USB Type B |
| シリアルインターフェース |
| インターフェース | RS-232 / RS-422 / RS-485 |
| ポート数 | 1 |
| コネクタ | DB9 オス |
| 最大速度 | RS-232：最大 1Mbps／RS-422/485：最大 3Mbps |
| RS-232 信号 | RxD, TxD, GND, RTS, CTS |
| RS-422 信号 | TxD-, TxD+, RxD+, RxD-, GND, RTS-, RTS+, CTS+, CTS- |
| RS-485 信号 (4線式) | TxD-, TxD+, RxD+, RxD-, GND |
| RS-485 信号 (2線式) | Data-, Data+, GND |
| FIFO | 送受信各 512 バイト |
| 保護 | 全信号 25kV ESD 保護、2000V DC 光絶縁 |
| シリアル通信パラメータ |
| データビット | 7, 8 |
| パリティ | None / Even / Odd / Mark / Space |
| ストップビット | 1, 2 |
| フロー制御 | Hardware (RTS/CTS)、XON/XOFF |
| ドライバーサポート |
| Windows | Windows 11, 10, 8.1, 8, 7, XP／Server 2025, 2022, 2019, 2016, 2012 R2, 2012, 2008 R2 |
| Linux | Kernel 3.0 以降 |
| Mac | OS X 10.9 以降（Apple 提供 VCP） |
| 電源 |
| 電源入力 | USB ポートより給電（外部電源不要） |
| 電源出力 | DC 5V、150mA（端子台コネクタ ピン5より） |
| 機構 |
| 筐体 | SECC 金属シャーシ（DINレールブラケット付き） |
| 環境 |
| 動作温度 | 0°C ～ 55°C |
| 保存温度 | -20°C ～ 75°C |
| 動作湿度 | 5% ～ 95% RH |
| 安全規格 | CE、FCC |
.
USB-COMi-CBL
USB to RS-422/485
| USB-COMi-CBL 仕様 |
|---|
| USBインターフェース |
| インターフェース | USB 2.0 Full Speed、USB 1.1 対応 |
| 速度 | 12Mbps Full Speed |
| USBコネクタ | USB Type A（固定ケーブル） |
| シリアルインターフェース |
| インターフェース | RS-422 / RS-485 |
| ポート数 | 1 |
| コネクタ | DB9 オス |
| 最大速度 | RS-422/485：最大 10Mbps |
| RS-422 信号 | TxD-, TxD+, RxD+, RxD-, GND |
| RS-485 信号 (4線式) | TxD-, TxD+, RxD+, RxD-, GND |
| RS-485 信号 (2線式) | Data-, Data+, GND |
| FIFO | 送信 256 バイト／受信 128 バイト |
| 保護 | 全信号 15kV ESD 保護、600W サージ保護 |
| シリアル通信パラメータ |
| データビット | 7, 8 |
| パリティ | None / Even / Odd / Mark / Space |
| ストップビット | 1, 2 |
| フロー制御 | Hardware (RTS/CTS)、XON/XOFF |
| ドライバーサポート |
| Windows | Windows 11, 10, 8.1, 8, 7, XP／Server 2025, 2022, 2019, 2016, 2012 R2, 2012, 2008 R2 |
| Linux | Kernel 3.0 以降 |
| Mac | OS X 10.9 以降（Apple 提供 VCP） |
| 電源 |
| 電源供給 | USB ポートより給電（外部電源不要） |
| 機構 |
| 筐体 | プラスチック（ABS） |
| 環境 |
| 動作温度 | 0°C ～ 55°C |
| 保存温度 | -20°C ～ 75°C |
| 動作湿度 | 5% ～ 95% RH |
| 安全規格 | CE、FCC |
.
USB-COMi+
USB to RS-232/422/485
| USB-COMi+ 仕様 |
|---|
| USBインターフェース |
| インターフェース | USB 2.0 Full Speed、USB 1.1 対応 |
| 速度 | 12Mbps Full Speed |
| USBコネクタ | USB Type B |
| シリアルインターフェース |
| インターフェース | RS-232 / RS-422 / RS-485 |
| ポート数 | 1 |
| コネクタ | DB9 オス |
| 最大速度 | RS-232：最大 1Mbps／RS-422/485：最大 12Mbps |
| RS-232 信号 | DCD, RxD, TxD, DTR, GND, DSR, RTS, CTS, RI |
| RS-422 信号 | TxD-, TxD+, RxD+, RxD-, GND, RTS-, RTS+, CTS+, CTS- |
| RS-485 信号 (4線式) | TxD-, TxD+, RxD+, RxD-, GND |
| RS-485 信号 (2線式) | Data-, Data+, GND |
| FIFO | 送信 256 バイト／受信 128 バイト |
| 保護 | 全信号 15kV ESD 保護 |
| シリアル通信パラメータ |
| データビット | 7, 8 |
| パリティ | None / Even / Odd / Mark / Space |
| ストップビット | 1, 2 |
| フロー制御 | Hardware (RTS/CTS)、XON/XOFF |
| ドライバーサポート |
| Windows | Windows 11, 10, 8.1, 8, 7, XP／Server 2025, 2022, 2019, 2016, 2012 R2, 2012, 2008 R2 |
| Linux | Kernel 3.0 以降 |
| Mac | OS X 10.9 以降（Apple 提供 VCP） |
| 電源 |
| 電源供給 | USB ポートより給電（外部電源不要） |
| 機構 |
| 筐体 | プラスチック（ABS） |
| 環境 |
| 動作温度 | 0°C ～ 55°C |
| 保存温度 | -20°C ～ 75°C |
| 動作湿度 | 5% ～ 95% RH |
| 安全規格 | CE、FCC |
.
TB9-9
DB9 female to 9-pin terminal block
簡単で素早く結線できるスプリングクランプ式端子台
D サブ9 ピンへ直結する9 信号全てに接続出来る端子
DB9 側はメスコネクタ |
| 端子台使用ケーブル |
AWG 20-26 |
| ワイヤストリップ長さ |
8.5-10.0mm |
| 使用電圧、電流 |
DB9/250V,1.5A 端子/300V,2A |
| 使用温度 |
-40 ℃～ 115 ℃ |
| 外形形状 |
35(L)x43(W)x17(H) |
.

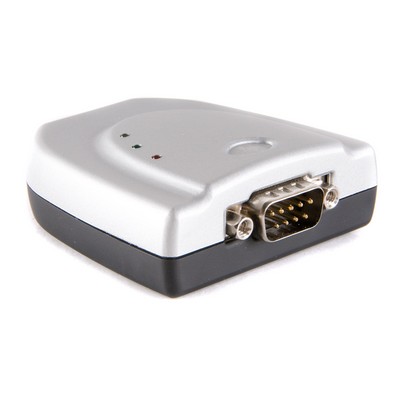

USB2-F-5001
USB2 to RS485
.
USB2-F-6001
USB2 to RS422
.
USB2-H-5001-M
USB2 to RS485
.

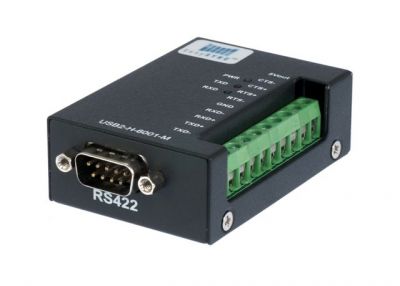

USB2-H-6001-M
USB2 to RS422
.
USB-COMi-M
USB-COMi-SI-M
USB-COMi-Mは、USBからRS232/422/485
USB-COMi-SI-Mは、RS422/485の選択使用
工業用、制御盤用、金属ケース
端子台からの配線が出来るので、制御盤でのDsub9ピンコネクタへのハンダづけなど、配線の困難な用途でも問題なく使用できます。
USB-COMi-SI-Mは光絶縁型で、形状はUSB-COMi-Mと同じです。
チップはFTDI
USB-COMi-M & USB-COMi-SI-M パンフレット(pdf)
| USB-COMi-M 仕様 |
|---|
| USBインターフェース |
| インターフェース | USB 2.0 Full Speed、USB 1.1 対応 |
| 速度 | 12Mbps Full Speed |
| USBコネクタ | USB Type B |
| シリアルインターフェース |
| インターフェース | RS-232 / RS-422 / RS-485 |
| ポート数 | 1 |
| コネクタ | DB9 オス、6ピン端子台 |
| 最大速度 | RS-232：最大 1Mbps／RS-422/485：最大 3Mbps |
| RS-232 信号 | DCD, RxD, TxD, DTR, GND, DSR, RTS, CTS, RI |
| RS-422 信号 | TxD-, TxD+, RxD+, RxD-, GND, RTS-, RTS+, CTS+, CTS- |
| RS-485 信号 (4線式) | TxD-, TxD+, RxD+, RxD-, GND |
| RS-485 信号 (2線式) | Data-, Data+, GND |
| FIFO | 送受信各 512 バイト |
| 保護 | 全信号 15kV ESD 保護 |
| シリアル通信パラメータ |
| データビット | 7, 8 |
| パリティ | None / Even / Odd / Mark / Space |
| ストップビット | 1, 2 |
| フロー制御 | Hardware (RTS/CTS)、XON/XOFF |
| ドライバーサポート |
| Windows | Windows 11, 10, 8.1, 8, 7, XP／Server 2025, 2022, 2019, 2016, 2012 R2, 2012, 2008 R2 |
| Linux | Kernel 3.0 以降 |
| Mac | OS X 10.9 以降（Apple 提供 VCP） |
| 電源 |
| 電源入力 | USB ポートより給電（外部電源不要） |
| 電源出力 | DC 5V、150mA（端子台コネクタ ピン5より） |
| 機構 |
| 筐体 | SECC 金属シャーシ（DINレールブラケット付き） |
| 環境 |
| 動作温度 | 0°C ～ 55°C |
| 保存温度 | -20°C ～ 75°C |
| 動作湿度 | 5% ～ 95% RH |
| 安全規格 | CE、FCC |
| USB-COMi-SI-M 仕様 |
|---|
| USBインターフェース |
| インターフェース | USB 2.0 Full Speed、USB 1.1 対応 |
| 速度 | 12Mbps Full Speed |
| USBコネクタ | USB Type B |
| シリアルインターフェース |
| インターフェース | RS-232 / RS-422 / RS-485 |
| ポート数 | 1 |
| コネクタ | DB9 オス、6ピン端子台 |
| 最大速度 | RS-232：最大 1Mbps／RS-422/485：最大 3Mbps |
| RS-232 信号 | RxD, TxD, GND, RTS, CTS |
| RS-422 信号 | TxD-, TxD+, RxD+, RxD-, GND, RTS-, RTS+, CTS+, CTS- |
| RS-485 信号 (4線式) | TxD-, TxD+, RxD+, RxD-, GND |
| RS-485 信号 (2線式) | Data-, Data+, GND |
| FIFO | 送受信各 512 バイト |
| 保護 | 全信号 25kV ESD 保護、2000V DC 光絶縁 |
| シリアル通信パラメータ |
| データビット | 7, 8 |
| パリティ | None / Even / Odd / Mark / Space |
| ストップビット | 1, 2 |
| フロー制御 | Hardware (RTS/CTS)、XON/XOFF |
| ドライバーサポート |
| Windows | Windows 11, 10, 8.1, 8, 7, XP／Server 2025, 2022, 2019, 2016, 2012 R2, 2012, 2008 R2 |
| Linux | Kernel 3.0 以降 |
| Mac | OS X 10.9 以降（Apple 提供 VCP） |
| 電源 |
| 電源入力 | USB ポートより給電（外部電源不要） |
| 電源出力 | DC 5V、150mA（端子台コネクタ ピン5より） |
| 機構 |
| 筐体 | SECC 金属シャーシ（DINレールブラケット付き） |
| 環境 |
| 動作温度 | 0°C ～ 55°C |
| 保存温度 | -20°C ～ 75°C |
| 動作湿度 | 5% ～ 95% RH |
| 安全規格 | CE、FCC |
.
USB-2COMi-M
USB-2COMi-SI-M
工業用、制御盤用、金属ケースの2回路用COMi です。
USB-2COMi-SI-M は光絶縁型、形状はUSB-2COMi-Mと同じです
チップはFTDI
USB-2COMi-M & USB-2COMi-SI-M パンフレット(pdf)
.
USB2-H-9002-M
HI-SPEED USB TO 2-PORT SERIAL RS232 / RS485 ADAPTER
工業用、制御盤用、金属ケースの4回路用アダプタです。
チップはFTDI
.
USB-4COMi-M
インダストリースペック、 4回路用COMi 金属ケース
メーカ:TITAN、チップはFTDI
USB-4COMi-M パンフレット(pdf)
.
USB-4COMi-SI-M
4-Port RS-422/485 USB-to-Serial Adapter
インダストリースペック、4回路用COMi 金属ケース、光絶縁型
RS422,RS485の選択用ディップスイッチ
チップはFTDI
USB-4COMi-SI-M パンフレット(pdf)
.
USB-8COMi-RM
USB-8COMi-RMはRS232,RS422,RS485兼用のモデルです。
ディップスイッチの設定でRS232C/RS422/RS485のどれでも使用可能です。
ディップスイッチの設定はポート毎に設定可能で、RS232とRS485などが混在できます。
8回路用COMi 金属ケース、ラックマウント対応
チップはFTDI
USB-8COMi-RM パンフレット(pdf)
USB-16COMi-RM
USB-16COMi-RMはRS232,RS422,RS485兼用のモデルです。
ディップスイッチの設定でRS232C/RS422/RS485のどれでも使用可能です。
ディップスイッチの設定はポート毎に設定可能で、RS232とRS485などが混在できます。
16回路用COMi-RM 金属ケース、ラックマウント対応
チップはFTDI
.
USB-RS485-WE-1800
USB-RS422-WE-1800
| 関連商品 |
|
| USBtoRS232
|
 |
RS232Cへの変換はこちらをご使用下さい。
RS232 to RS422/485
| 関連商品 |
|
| RS232 toRS422/485Converter |
 |
 |
RS232C<-->RS422/RS485の変換器です。
